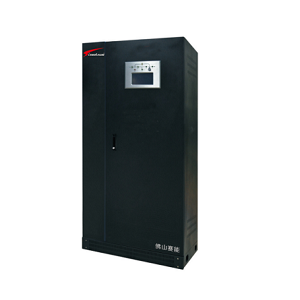

SNH三进三出工业型工频在线式系列

2018/4/17

容量范围

10KVA～800KVA 六脉冲10KVA～250KVA 十二脉冲30KVA～300KVA 十八脉冲400KVA～800KVA

产品简介

赛能SNP工业型三进三出工频在线式系列UPS，容量从10KVA一800KVA。该系列UPS采用数字信号处理芯片DSP（TMS3202812芯片）控制，逆变器采用低损耗大功率IGBT，使用 SPWM空间矢量技术；具备完善的检测和保护功能，各参数指标和稳定性均居专业水平；采用中英文7英寸工业专用液晶触摸屏，UPS 的运行状态一目了然，标配RS232接囗，可选配SNMP网络适配器卡或RS485卡等，实现UPS远程集中监控。

基本功能

触摸屏尺寸：7英寸LCD,带WiFi连接。
操作控制：触摸方式+ 5位按键。
机箱颜色：黑色（其它颜色可订做）。
安装方式：落地式，底部含方向轮（可以拆装）。
操作开关：整流开关、电池开关、旁路开关、输出开关、维修开关均采用断路器。
电源输入、输出接线位置：机箱前下方。

产品优点

一、冷却方式．强制风冷模式

1. 采用工业专用高速离心风机；

2. 风枧使用寿命长；

3. 进风囗在机箱前下方和后下方，出风囗在机箱顶部（可加增加导风板，使机箱顶后出风），使冷风进入机箱后首先对变压器、电抗器进行冷却，而后通过强力工业离心风机散热器进行冷却，并同时从出风囗排出热风。

二、可控整流与滤波电容和℃ BT是通过回流排进行连接，其特点如下：

1. 大幅度减少连接电路的寄生电感，使电路的稳定性和工作寿命大幅度的提升；

2. IGBT与滤波电容之间的连接距离大幅度缩短，逆变器的工作效率较大提高，℃ BT损耗进一步的降低；

3. 抗振强度进一步提升。

三、主电路的连接采用电工专用回流排加塑料多股软线，其特点如下：

1. 散热效果好，温升低；

2. 内部走线整洁美观、一目了然；

3. 主电路连接导线与控制回路连接导线和辅助电路连接导线分开走线，使线路的相互干扰降到最低。

四、整机控制PCB板集中安放，其特点如下

1. 便于维护保养，使整机的维护保养效率大幅度提升，维护保养的劳动强度大幅度下隆，

2. 整机检修效率大幅度提升，更换易损件的速度大幅度提升；

3. 整流模块、逆变模块、滤波电容的更换更加轻松

五、进线方式：可采用架空走线或地沟走线方式

六、通讯方式：

1. 标准配置RS-232，RS-485,RS-422;

2. WiFi（选配），增加WiFi功能后，可以使用手机（安卓操作平台）或IPAD平板电脑对UPS电源设备进行操作与控制，操作与控制最大距离本机≤10m;

七、可以通过高清摄像头对UPS或电池机房进行实时动态画面监 ，当设备出现故障或火灾 等现像时可将摄像头转向故障点进行监控；

八、可以增加无线电池监控，对电池电压值、电池充电/放电电流、电池工作温度、电池的容量 、电池内阻进行实时监控 ，同时可以对电池的故障报警可以远程无线通信进行操作和 控制；

九、可以增加RJ-45,通过以太网远程监控UPS电源设备。

应用领域

广泛应用于轨道交通、数据中心、油田、公安、通信、雷达站、电力、重工业、机场、广播电视、银行、证券和医疗系统、陶瓷、化工等行业。

技术参数

规格型号	SNP10KTL	SNP20KTL	SNP30KTL	SNP40KTL	SNP60KTL	SNP80KTL	SNP100KTL	SNP120KTL	SNP160KTL	SNP200KTL	SNP250KTL
额定功率(KW)	8	16	24	32	48	64	80	96	128	160	200
输入
输人电压波形	正弦波
额定电压	三相五线制AC380V ± 25％（< 285VAC～475VAC）
电压范围	AC380V ± 25％
	三相+ N
额定频率	50Hz;（可定制60Hz）
频率范围	50Hz ± 5％
输人功率因数	≥0.98(lGBT整流）加装DCU
频率跟踪范围	50Hz ± 5％
超出频率跟踪范围后输出频率	50Hz ± 0.01％
频率跟踪速率	（0.5～2）Hz/s
软启动	0～100％60S
输出
额定电压	三相AC380V
输出电压范围	AC380V ± 1％
电压相位偏差	≤2。
三相平衡度	1、平衡负载电压< ± 1％；2、50％不平衡电压< ± 3％；3、100％不平衡负载< ± 5％
波形失真度	正弦波，线性负载时≤ 3％；非线性负载时≤6％
过载能力	过载120％长期工作，125％可持续10分钟；过载150％可持续60秒
波峰系数	5：1
电池
额定电压	384VDC（可选192VDC，220VDC，480VDC，672VDC)
电池类型	2V或12V免维护铝酸蓄电池
配置方式	32节/ 12V（可订制8节、16节）					32节/ 12V（可调29一33节）					56节/ 12V
后备时问	（外置电池）由电池容量确定后备时间
系统
瞬间恢复时间	< 10ms
切换时间	市电←→电池：0 ms;市电←→旁路 < 2 ms
防护等级	IP31〔可订制1P41）
电源效率	≥90%
ECO状态	≥97％
噪音（距]米）	<55db （1米）			<58dB（1米）			<60dB（1米）
平均无故障时间(MTBF)	45万小时
接地电阻	< 0．4Ω
接地方式	TN-S制式
通讯接口	RS一232； RS一485；〔可订制R」一45、WiFi;蓝牙）
冷却方式	风冷
箱体颜色	黑色，可订制其它颜色
环境条件
温度	0 ℃一50 ℃（电池寿命在> 25 ℃的环境中会缩短）
湿度	≤95％，不结露
海拔高度	< 1500m〔可订制<6500m）
外观
尺寸（宽深高mm）	W智能型410752941 800* 600*1500（标配）									1000800 1800
净量(KG)	90	160	190	260	280	485	495	515	680	850	920
