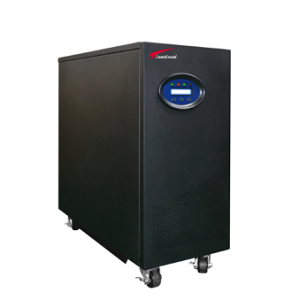

SNH三进单出工频机系列 7.5KVA～50KVA

2018/4/17

赛能S N P系列三进单出工频在线式 UPS，容量从7.5KVA ～50KVA，应用了全数字化控制技术，功率器件选用低损耗大功率IGBT，过载能力强，具备完善的检测、保护功能，应用中英文大屏幕液晶触摸屏，标配RS232接囗，可选配SNMP网络适配器卡或RS485卡等，实现对UPS集中监控及远程监控，具备RPA（冗余并联）功能，可实现 10台UPS并机。

性能特点

采用全数字化控制技术，应用复合控制策略，实现了输出高动态调节，减小输出电压失真度，输出波形精度高，抗冲击能力强，负载从0到100％的跃变，而无需切换到旁路，输出稳定稳定；
输出隔离变压器有效阻隔负载对UPS的冲击，稳定负载安全稳定运行，（增加）
逆变/旁路切换时间小于4ms，有效稳定了负载运行的稳定性。
直流启动（冷启动），方便操作。
自动重启功能（可选）：市电异常时，电池模式供电直到自动关枧，当市电恢复正常时，可选用自动启动或者人工干预启动恢复正常供电。
具有输入输出过压和欠压保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等完善的保护和报警功能。
超宽的输入电压范围，在各种恶劣的电力环境下都为重要设备提供最完善的保护。
开机自诊断功能：上电及开机时，UPS即开始自动对工作电路进行检查，及时发现问题，避免损失。
人性化的中英文液晶屏和直观的LED状态指示和监控。
具备RPA（冗余并联）功能，可实现10台以上的UPS并机；（增加）
并机系统采用先进的同步均流控制技术，使得并联各UPS严格同步、均分负载电流，并机系统稳定性高（增加）
智能型检测监控功能，微处理器实时对电路工作状态监控，如有故障立即保护并报警。

应用领域

凭借优良的电网环境适应性，广泛应用于轨道交通、数据中心、油田、部队、通信、银行证券、交通、 电力、工业、陶瓷等行业。

技术参数

规格型号		SNP7.5KSL	SNP10KSL	SNP15KSL	SNP20KSL	SNP30KSL	SNP40KSL	SNP50KSL
额定功率(KW)		6	8	12	16	24	32	40
输入
额定功率(KW)		三相五线制380V ± 25％（285V～475V）
电池电压		50Hz/ 60Hz ± 5％（可选±10％）
输出
额定电压		单相220V ± 1％
频率		50/60Hz ± 0.5％（逆变状态）
波形失真度		纯正弦波，线性负载时≤25％；非线性负载时≤3％（满载状态）
过载能力		过载125％可持续10分钟，过载150％可持续20秒
波峰系数		5:1
并机负载电流不均衡度		＜± 5％
电池
额定电压		384VDC（默认），192VDC
电池类型		12V密封免维护蓄电池
标准配置		32节（可调29一33节), 16节（可调15一20节）
备用时间（min）		外置电池（由电池容量确定后备时间）
系统
切换时间		市电←→电池0 ms逆变←→旁路< 4 ms
电源效率		≥85％〈满负载时）
防护等级		IP20
环境条件
温度		0 ℃～45 ℃（电池寿命在> 25 ℃的环境中会缩短）
湿度		相对湿度为0一93％，不凝结
拔高度		< 1500米
噪		< 53dB(1米）		< 55dB(1米）		< 58dB(1米）
外观
尺寸（宽深高mm）		260* 620*625		410* 752*941
重量	净重（KG）	95	105	127	147	166	210	240
	总重（KG）	115	125	150	170	220	270	290
